開關型電動蝶閥安裝示意圖
時間：2020-10-16 11:43:04 來源：永龍閥門 閱讀：0次
開關型電動蝶閥安裝示意圖
Switch type electric butterfly valve installation schematic diagram
Switch type electric butterfly valve installation schematic diagram
一、電動蝶閥安裝前的準備
注：
1、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母;
2、開關型電動蝶閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。
3、蝶閥法蘭盤在安裝時必須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面必須貼合完整;如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶板，或頂住蝶板造成閥桿處泄漏。
合完整;如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶板，或頂住蝶板造成閥桿處泄漏。
二、電動蝶閥安裝示意圖

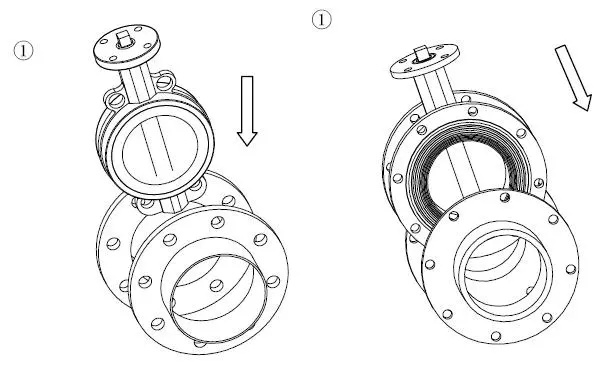

1、將閥門放置于預安裝的兩片法蘭之間(法蘭蝶閥需預兩端墊片位置);

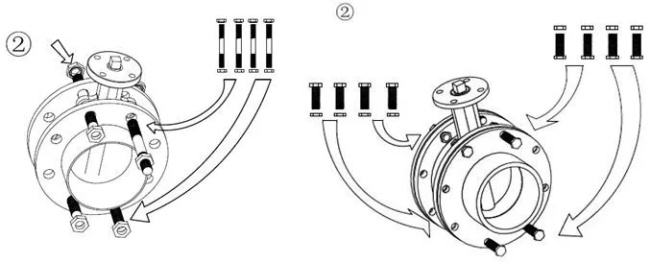

2、按圖示將兩端螺栓螺母分別輕輕插入兩端對應的法蘭孔(法蘭式蝶閥需調整墊片位置)，將螺母稍加擰緊以校正法蘭面的平面度;
3、將法蘭利用點焊固定于管道上;

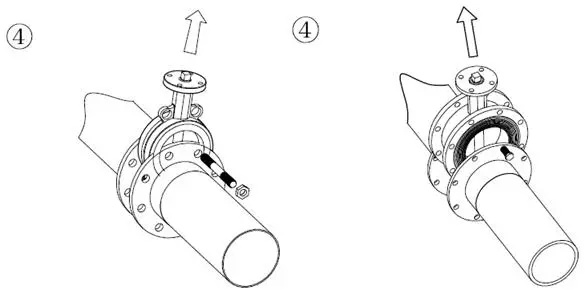

4、將閥門移出;

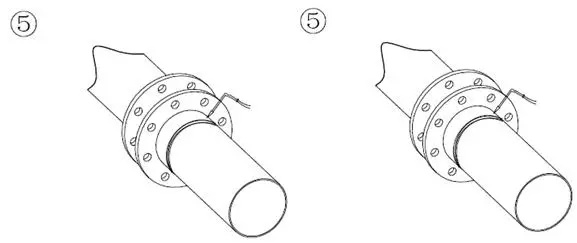

5、將法蘭完全焊接固定在管道上;

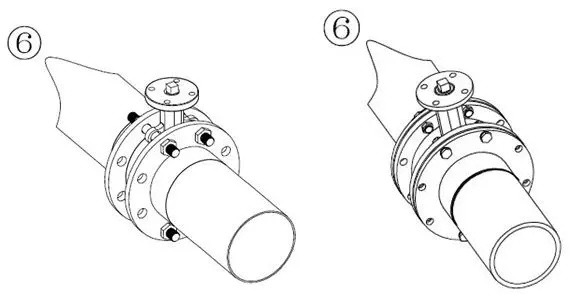

6、待焊口冷卻后再安裝閥門，保證閥門在法蘭中有足夠活動空間以防止閥門被損壞，并保證蝶板有一定的開度(法蘭蝶閥需加密封墊);校正閥門位置并將所有螺栓擰緊，(注意不要擰得過緊);將閥門打開，保證閥板能自由開閉，然后使閥板輕微開啟;
7、交叉均衡將所有螺母擰緊;
8、再次確認閥門能自由開閉，注意：確認蝶板沒有碰到管道。
注：電動蝶閥出廠時已將控制機構的啟閉行程調好，為防止電源接通時方向搞錯，用戶在接通電源前，要先手動啟開到一半(50%)位置，再按電動開關，檢查開關，檢查指示盤方向閥門開啟方向即可。
