罐區的安全系統為什么要設置緊急切斷閥
時間：2019-04-20 23:56:17 來源：永龍閥門 閱讀：0次
罐區的安全系統為什么要設置緊急切斷閥
隨著石油和化工項目越來越趨于大型化，儲運罐區數量和規模近年來不斷呈現上升趨勢，而且單體規模和儲量也越來越大，從儲罐工程設計到日常管理都給石油化工企業的罐區管理提出了新的挑戰。
石油化工罐區區別于其他行業的原料、中間體、產品的倉儲，具有設施規模大、種類多、可燃易爆有毒介質多等特點，對石油化工企業的測量控制水平提出了更高的要求，特別是在當前安全、環保國家兩項指標的要求下，罐區管理更加需要在水平上進一步提升。
1.哪些罐區需要上SIS，相關的法律法規有哪些？如何理解？
（1）《危險化學品重大危險源監督管理暫行規定》（安全監管總局令第40號）
①重大危險源的化工生產裝置裝備滿足安全生產要求的自動化控制系統；一級或者二級重大危險源，裝備緊急停車系統；
②對重大危險源中的毒性氣體、有毒液體和易燃氣體等重點設施，設置緊急切斷裝置（如氣動緊急切斷閥、電動緊急切斷閥）；毒性氣體的設施，設置泄漏物緊急處置裝置。涉及毒性氣體、液化氣體、有毒液體的一級或者二級重大危險源，配備獨立的安全儀表系統（SIS）；
馮雙虎解析：請注意ESD與SIS系統的區別，SIS強調的是變送器→邏輯處理器→執行元件的組合，強調的是回路的整體功能，因此對變送器和閥門也是有要求的。

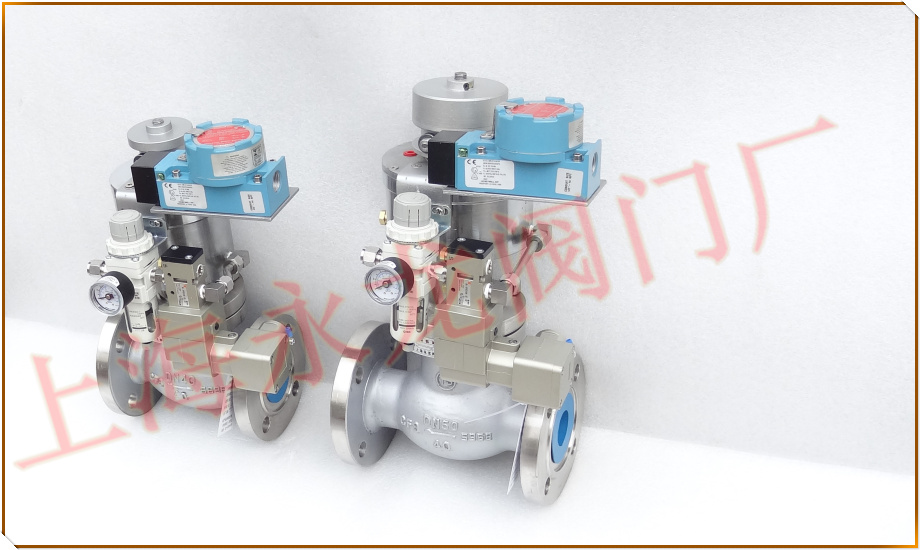

上海永龍閥門廠切斷閥技術員解析：在儲罐的出口管道設置斷點自動復位關閉電動緊急切斷閥的用途：電動緊急切斷閥通過二路電源實現緊急切斷閥的開啟和關閉動作，在罐區突然斷電/停電狀態，執行器的備用電源啟動，關閉電動切斷閥，切斷介質的流通，保證了在罐區沒有氣源及電源狀態閥門能夠自動關閉，起到了安全防護措施。
上海永龍閥門廠切斷閥技術員解析：在儲罐的出口管道設置斷點自動復位關閉電動緊急切斷閥的用途：電動緊急切斷閥通過二路電源實現緊急切斷閥的開啟和關閉動作，在罐區突然斷電/停電狀態，執行器的備用電源啟動，關閉電動切斷閥，切斷介質的流通，保證了在罐區沒有氣源及電源狀態閥門能夠自動關閉，起到了安全防護措施。
（2）安監總管三 《關于進一步加強化學品罐區安全管理的通知》（2014年68號）
①進一步完善化學品罐區監測監控設施。根據規范要求設置儲罐高低液位報警，采用超高液位自動聯鎖關閉儲罐進料閥門和超低液位自動聯鎖停止物料輸送措施。
②確保易燃易爆、有毒有害氣體泄漏報警系統完好可用。大型、液化氣體及劇毒化學品等重點儲罐要設置緊急切斷閥（氣動切斷閥、電動切斷閥）。
馮雙虎解析：請注意如果不構成一或者二級重大危險源，不是意味著一定不需要液位高高聯鎖，可能是仍然需要聯鎖保護，但是沒有在SIS系統實現的強制要求，具體情況根據SIL定級結果確認。
上海永龍閥門廠切斷閥技術員解析：在儲罐的裝卸管裝置緊急切斷閥，防止在裝卸過程接口出現泄漏，溜車及火情，人員不能靠近，緊急切斷閥就能夠遠程關閉控制關閉，切斷介質的流通，保護儲罐設施及現場人員撤離提供了寶貴的時間。安裝儲罐的頂部通往生產廠家的切斷閥，在與氣體泄漏報警器或自動化控制系統連接，在出現氣體泄漏，探頭給主機信號，主機報警同時給緊急切斷閥電信號，閥門快速關閉，或緊急事態自動化系統啟動關閉，有效防止事態擴大，起到保護車間設備及工作人員的安全防護。
（3）安監總管三 《關于加強化工安全儀表系統管理的指導意見》（2014年116號文）
新建裝置：
①從2016年1月1日起，大型和外商獨資合資等具備條件的化工企業新建涉及“兩重點一重大”的化工裝置和危險化學品儲存設施，要按照本指導意見的要求設計符合相關標準規定的安全儀表系統。
②從2018年1月1日起，所有新建涉及“兩重點一重大”的化工裝置和危險化學品儲存設施要設計符合要求的安全儀表系統。其他新建化工裝置、危險化學品儲存設施安全儀表系統，從2020年1月1日起，應執行功能安全相關標準要求，設計符合要求的安全儀表系統。
在役裝置：
①涉及“兩重點一重大”在役生產裝置或設施的化工企業和危險化學品儲存單位，要在全面開展過程危險分析（如危險與可操作性分析HAZOP）基礎上，通過風險分析確定安全儀表功能及其風險降低要求(SIL定級)，并盡快評估現有安全儀表功能是否滿足風險降低要求。
②企業應在評估基礎上，制定安全儀表系統管理方案和定期檢驗測試計劃。對于不滿足要求的安全儀表功能，要制定相關維護方案和整改計劃，2019年底前完成安全儀表系統評估和完善工作。其他化工裝置、危險化學品儲存設施，要參照本意見要求實施。
馮雙虎解析：請注意116號文并沒有說，只要是“兩重點一重大”一定上SIS，這是很大的誤區。仔細看黃色標記的內容，企業應該在HAZOP/SIL分析的基礎上，通過科學的風險分析確定SIL等級。
2.什么是“兩重點一重大”，如何理解？
（1）重點監管的危險化工工藝（參見國家安監總局2013年3號文）：
① 光氣及光氣化工藝、電解工藝（氯堿）、氯化工藝、硝化工藝、合成氨工藝、裂解（裂化）工藝、氟化工藝、加氫工藝、重氮化工藝、氧化工藝、過氧化工藝、胺基化工藝、磺化工藝、聚合工藝、烷基化工藝（15項）
②“新型煤化工工藝：煤制油(甲醇制汽油、費-托合成油)、煤制烯烴（甲醇制烯烴）、煤制二甲醚、煤制乙二醇（合成氣制乙二醇）、煤制甲烷氣（煤氣甲烷化）、煤制甲醇、甲醇制醋酸等工藝”、電石生產工藝、偶氮化工藝等（3項）
馮雙虎解析：重點監管的工藝如何上SIS，哪條聯鎖需要進SIS，很多人直接照搬重點監管工藝名錄中的安全控制的基本要求，例如：壓力/溫度高高聯鎖、緊急冷卻、攪拌電流等。此處有很多不合理的地方，例如有的磺化反應可能本身就是常壓操作，如何設置壓力高高聯鎖呢？
（2） 重點監管的危險化學品，74項內容，（參見安監總管三〔2011〕95號文）：
例如：氯、氨、液化石油氣、硫化氫、甲烷、天然氣、原油、汽油（含甲醇汽油、乙醇汽油）、石腦油、氫等。
馮雙虎解析：目前有一個很大的誤區是只要涉及到危險化學品就上SIS，舉例有的危險化學品是桶裝而且可能是移動式的，精細化工中常見， 請問這種如何上SIS？江蘇省的87號文給了一個很高的提示，挑選了其中16種相對比較危險種類作為重點監管對象，所以筆者認為這種上SIS的前提一定是固定式存儲、經常使用的并且具有一定存量的。
（3）重大危險源（參見2011年40號令）
①重大危險源的化工生產裝置裝備滿足安全生產要求的自動化控制系統；一級或者二級重大危險源，裝備緊急停車系統；
②對重大危險源中的毒性氣體、劇毒液體和易燃氣體等重點設施，設置緊急切斷裝置；毒性氣體的設施，設置泄漏物緊急處置裝置。涉及毒性氣體、液化氣體、劇毒液體的一級或者二級重大危險源，配備獨立的安全儀表系統（SIS）
3.是不是買一套SIS或者ESD系統就可以了？
①不是！ 需要有理有據的上SIS，先HAZOP分析→再SIL定級→最后買SIS或者ESD系統！安監總管三 2014年 116號《關于加強化工安全儀表系統管理的指導意見》要求如下：
②涉及“兩重點一重大”在役生產裝置或設施的化工企業和危險化學品儲存單位，要在全面開展過程危險分析（如危險與可操作性分析）基礎上，通過風險分析確定安全儀表功能及其風險降低要求，并盡快評估現有安全儀表功能是否滿足風險降低要求。
馮雙虎解析： 很多地方對116號文的理解不透徹，認為直接買一套SIS就可以，這其中存在認識不足的現象，本次116號文和之前其他文件最大的不同點，就是引進了風險分析的概念，意圖很明顯，不是搞一刀切，而且結合企業工藝技術水平、裝置復雜程度、保護措施是否充分等去綜合評判。
4.我們公司已經有SIS或者ESD系統了，是不是就不可以評估了？
① 不是！按照安監總局2014年116號文的要求，應在進行HAZOP以及SIL定級的基礎上進行SIS系統的設計。評估的目的是對現有的SIS的合理性進行確認，如果符合要求就不需要整改。如果存在缺失的聯鎖就需要按照評估結果上SIS。
②涉及“兩重點一重大”在役生產裝置或設施的化工企業和危險化學品儲存單位，要在全面開展過程危險分析（如危險與可操作性分析）基礎上，通過風險分析確定安全儀表功能及其風險降低要求，并盡快評估現有安全儀表功能是否滿足風險降低要求。
5.在役裝置進行SIS驗收或者更換安全生產許可證的時候需要什么文件？
很多省市安監局的要求：直接與安全生產許可證換證相關，對在役裝置的SIS進行驗收，應至少具有：
HAZOP報告、SIL定級報告（LOPA）、SIL驗證報告三本報告，否則驗收不通過。
6.安監總局要求的最后截止時間是哪一年？
新建裝置：
①2016.01.01，大型和外商獨資合資等
②2018.01.01，所有新建“兩重點一重大”
③2020.01.01，所有新建裝置
在役裝置：
2019年年底之前，HAZOP+SIL評估+SIS系統改造結束
作者：馮雙虎，北京培英化工科技有限公司
