緊急切斷閥的結構設計
時間：2020-09-05 00:27:06 來源：永龍閥門 閱讀：0次
緊急切斷閥的結構設計
Emergency cut-off valve structure design
緊急切斷閥采用精小型模塊化技術，將氣缸及復位彈簧室直接集成在閥體上，有效降低了閥門的高度，適用在在長輸管線或安裝空間限制的場合。行程開關的作用是開啟和關閉時的信號反饋，對閥門從全開到全關位置的信號進行采集。
Emergency cut-off valve
緊急切斷閥的結構設計：
緊急切斷閥采用浮動球全通徑結構，可以有效防止壓差損耗和降低流量。采用閥桿由閥腔內部裝入，防吹式閥桿的設計增大了安全防護系數，閥桿采用316材質，雙“D”結構連接球體和操作機構，閥桿與球體精確配合，具有承載重負荷特點。獨有的蝶形彈力墊片設計，提供活動加載式，使閥桿密封可自動調整至平衡位置來適應溫度的變化和日常的磨損。閥桿止推軸承和止推墊圈為為初級密封，也就是常說的倒密封，具有減少扭矩和防止咬合的作用，可調整的V形填料密封圈，在閥桿與閥壁之間產生多重密封，組合式PTFE填料3到4個環組成，具有壽命長，抗蠕變和抗冷流特性。

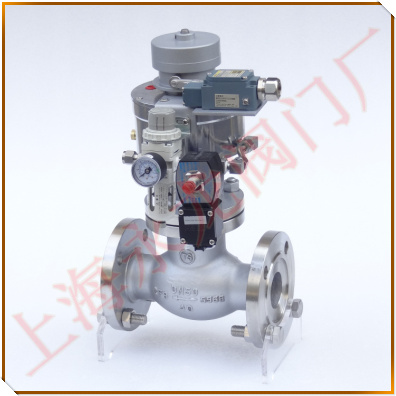

Pneumatic emergency cut-off valve
緊急切斷閥動應力計算：
當閥瓣緊急關閉時，必須克服閥瓣前后壓差所產生的縱向合力，并根據緊急切斷性能的要求，閥瓣關閉時必須具有一定的速度。于是，閥桿承受著壓差及彈簧力形成的外載力和閥瓣、閥桿的慣性力。同樣道理，開啟時也受到外載力和慣性力。可見，閥瓣在開啟和關閉時，對閥桿都產生沖擊作用。此外， 閥桿還受到閥腔內氣流擾動和閥門前后氣流擾動的影響。這些沖擊和擾動，沒有一定的周期和規律。因此，在設計閥桿時，應當將閥桿作為受隨機沖擊載 荷的桿件來計算其動應力。

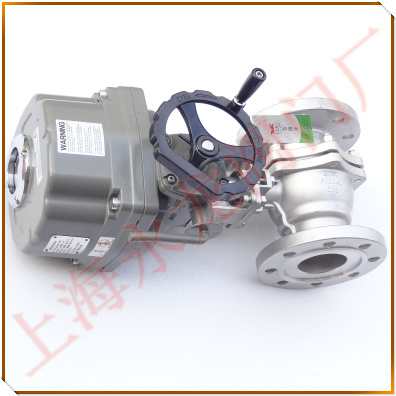

The electric emergency cut-off valve
緊急切斷閥工作原理：
為了使緊急切斷閥的關閉時間滿足工況要求， 執行機構采用了彈簧復位結構。彈簧復位結構集成位于閥門頂部，出現泄漏或緊急情況下切斷時，電磁閥斷電，氣缸失氣，閥桿及閥瓣在彈簧力下向閥座密封面移動，閥門迅速切斷。當閥門需要開啟時，信號反饋給電磁閥，氣體通過電磁閥向氣缸進氣，氣缸活塞在氣體壓力作用下帶動閥桿及閥瓣向下運動，閥門開啟。 當閥門需要緊急切斷時，信號反饋給電磁閥，氣缸內的氣體通過電磁閥與氣缸體之間的排氣閥進行排氣。排氣閥排氣速率快，因此能達到快關要求。由于氣缸內氣體排出，閥瓣在彈簧力作用力下，閥門關閉。
