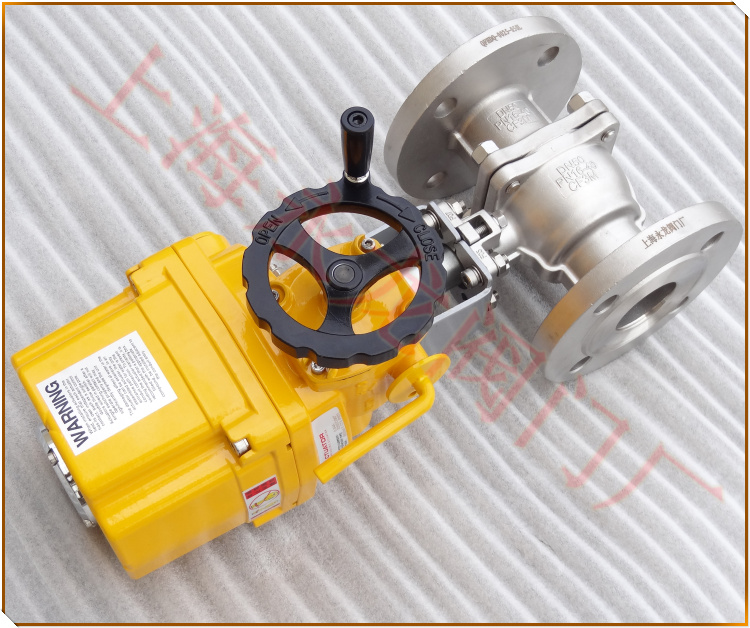

液氨電動防爆緊急切斷閥
別稱：液氨緊急切斷閥 電動緊急切斷閥
型號：ABQ941F-40C ABQ941F-25P ABQ941F-16RL
液氨電動防爆緊急切斷閥概述：
液氨電動防爆緊急切斷閥屬于防爆開關型電動閥門，采用回轉型防爆角行程電動執行器和防火防靜電O型球閥組成，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。
液氨電動防爆緊急切斷閥產品特點：
1.電動切斷閥流體阻力小，是所有閥類中流體阻力最小的一種，以交流電AC220V或直流電DC24V電源電壓作動力。接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。
2．全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能。功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度（0-90°任意角度），實現比例調節動作。
3．球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合。
液氨電動防爆緊急切斷閥技術參數：
|
電動緊急切斷閥技術參數 |
|
公稱通徑 |
DN15-200mm |
|
連接方式 |
法蘭、螺紋、焊接 |
|
通道 |
全流量（全通徑） |
|
防火測試 |
API 607 5“2005，ISO 10497 |
|
閥體壁厚 |
ASME B16.34，CLASS 800 |
|
公稱壓力 |
PN16、PN25、PN40 |
|
設計標準 |
GB/T 12237 JB/T 7745 API608 API6D |
|
法蘭標準 |
JB/T 79 ANSIB16.5 |
|
檢測標準 |
JB/T 9092 API 598 |
|
閥體材質 |
碳鋼（WCB）、不銹鋼（CF8、CF8M、CF3M） |
|
密封材質 |
聚四氟乙烯（F）日本大金、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y） |
液氨電動防爆緊急切斷閥連接尺寸：
|
主要外形尺寸-PN40（4.0MPa） |
公稱通徑
[DN] |
尺寸[mm] |
執行器選配 |
|
L |
∅D |
∅d |
∅d1-T |
∅d2-f |
H |
A-□P |
K-J |
N-∅h |
|
15 |
130 |
15 |
95 |
65-16 |
45-2 |
51 |
9 |
36-50 |
4-14 |
PN16-40 |
CHQ-005 |
|
20 |
130 |
20 |
105 |
75-18 |
58-2 |
55 |
9 |
36-50 |
4-14 |
PN16-40 |
CHQ-005 |
|
25 |
140 |
25 |
115 |
85-18 |
68-2 |
63 |
11 |
42-50 |
4-14 |
PN16-40 |
CHQ-008 |
|
32 |
165 |
32 |
140 |
100-18 |
78-2 |
71 |
11 |
42-50 |
4-18 |
PN16-40 |
CHQ-008 |
|
40 |
165 |
38 |
150 |
110-18 |
88-2 |
81 |
14 |
50-70 |
4-18 |
PN16-40 |
CHQ-010 |
|
50 |
203 |
50 |
165 |
125-20 |
102-2 |
88 |
14 |
50-70 |
4-18 |
PN16-40 |
CHQ-010 |
|
65 |
222 |
65 |
185 |
145-22 |
122-2 |
114 |
17 |
70-102 |
8-18 |
PN25-40 |
CHO-015 |
|
80 |
241 |
76 |
200 |
160-24 |
138-2 |
124 |
17 |
70-102 |
8-18 |
PN25-40 |
CHQ-020 |
|
100 |
305 |
100 |
235 |
190-24 |
162-2 |
147 |
17 |
70-102 |
8-22 |
PN25-40 |
CHQ-030 |
|
125 |
356 |
125 |
270 |
220-26 |
188-2 |
179 |
22 |
102-125 |
8-26 |
PN25-40 |
CHQ-050 |
|
150 |
394 |
150 |
300 |
250-26 |
218-2 |
207 |
27 |
102-125 |
8-26 |
PN25-40 |
CHQ-120 |
|
200 |
457 |
200 |
375 |
320-30 |
285-2 |
246 |
36 |
125-140 |
12-30 |
PN40 |
CHQ-200 |
