全啟式安全閥與微啟式安全閥的選用

時間：2021-04-29 12:55:36 來源：永龍閥門閱讀：0次

全啟式安全閥與微啟式安全閥的選用

01,安全閥分類

1.全啟式安全閥

全啟式安全閥，是指開啟高度大于等于1/4流道直徑的安全閥。這種安全閥的動作特性屬于兩段作用式安全閥。

2.微啟式安全閥

微啟式安全閥是指閥瓣開啟高度以及泄放量相對較小的一類安全閥。具體指閥瓣的規定開啟高度h在d1/40?d2/20之間（d1為閥座喉部直徑）。閥瓣密封面有平面和錐面兩種，它們的排放面積分別按閥瓣與閥座之間形成的圓柱面或圓錐面簾面積來計。優點是結構簡單，制造、維修和試驗調節都比較方便。適用于泄放量較小、背壓較大及要求系統壓力平穩的場合。

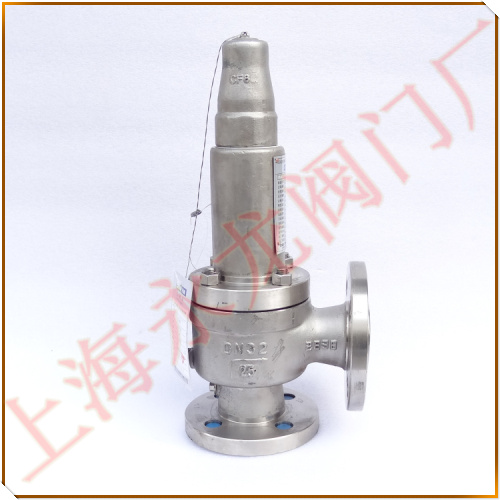

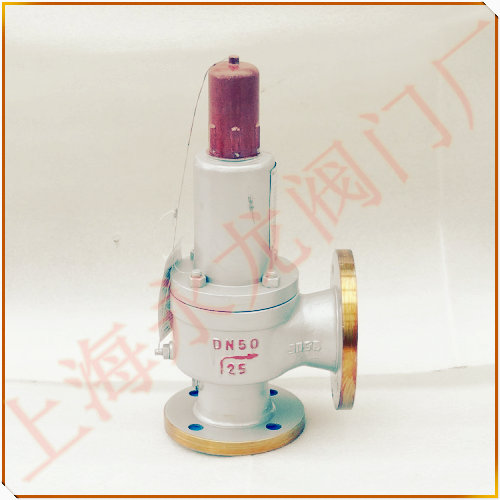

A42F-25P全啟式安全閥

02,安全閥通徑（喉徑）

全啟式安全閥的公稱直徑比流道直徑大二級，如安全閥直徑DN50，那么流道直徑就是DN32，中間相隔DN40；安全閥直徑DN80，那么流道直徑就是DN50，中間相隔DN65。

微啟式安全閥公稱直徑比流道直徑大一級，如安全閥直徑DN50，那么流道直徑就是DN40；安全閥直徑DN80，那么流道直徑就是DN65，以此類推。

03,鍋爐安全閥選用要點

1.蒸汽和熱水鍋爐

蒸汽鍋爐采用全啟式安全閥，熱水鍋爐采用微啟式安全閥。

全啟式安全閥在壓力升高不多的情況下，閥瓣突然急速開啟排放蒸汽，具有動作靈敏、排放量大和回座迅速等優點。全啟式閥體的容積比微啟式大，其出口通徑比進口通徑大一個數量級，，這樣就滿足了當安全閥排放時蒸汽體積膨脹的需要，因此它適用于蒸汽鍋爐。

微啟式安全閥閥瓣開啟高度僅為流道直徑的1/40~1/20，微啟式安全閥動作的主要特點是閥瓣在開啟和回座工程中無突開和突關動作。即閥瓣開啟高度隨進口介質壓力的增大而增大，屬于比例作用式安全閥。其優點是被保護系統的壓力不會因為安全閥的開啟和回座動作而引起劇烈變化。由于安全閥的開啟高度較小，所以排放量較同口徑全啟式安全閥小，又加其閥體容積比較小，進、出口通徑一樣大，所以滿足不了體積膨脹的需要，因此它僅適用于熱水鍋爐。

若將全啟式安全閥裝設在熱水鍋爐上，當安全閥開啟或回座時，極易產生水沖擊；而微啟式安全閥若裝設在蒸汽鍋爐上，則安全閥開啟后，鍋爐的壓力還會繼續升高，安全閥的保護作用不能發揮出來。若要保證足夠的排放量，就必須增大安全閥進汽管的直徑和安全閥的公稱通徑，這顯然是不經濟的也是不安全大。

2.導熱油爐

自然循環氣相系統裝設2個不帶手柄的全啟式彈簧式安全閥。

液相鍋爐應當在鍋爐進口和出口切斷閥之間裝設安全閥。當液相鍋爐與膨脹罐相通，并且二者之間的聯通管線上沒有閥門時，鍋爐本體上可以不裝設安全閥。閉式膨脹罐上應裝設安全閥；閉式膨脹罐與閉式儲罐之間裝設有溢流管時，安全閥可以裝設在閉式儲罐上。
