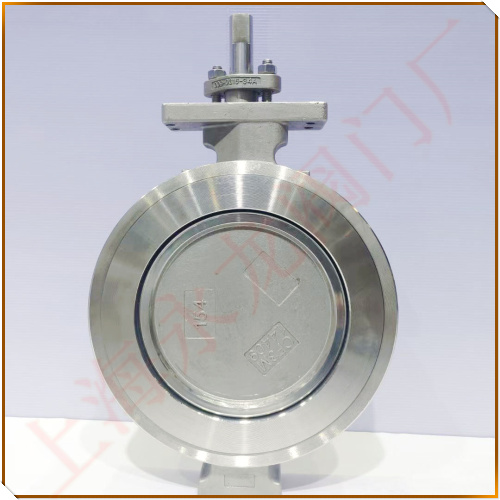

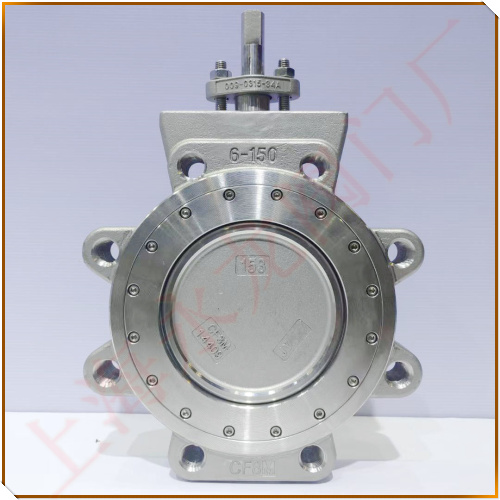

三偏心蝶閥圖片-三偏心蝶閥閥座密封面加工流程
時間：2020-12-05 19:16:41 來源：永龍閥門 閱讀：0次
三偏心蝶閥圖片-三偏心蝶閥閥座密封面加工流程
三偏心蝶閥結構特征為在雙偏心的閥桿軸心位置偏心的同時、使蝶板密封面的圓錐型軸線偏斜于本體圓柱軸線、也就是說、經過第三次偏心后、蝶板的密封斷面不再是真圓、而是橢圓、其密封面形狀也因此而不對稱、一邊傾斜于本體中心線、另一邊則平行于本體中心線，其密封面形狀也因此而不對稱、一邊傾斜于本體中心線、另一邊則平行于本體中心線。
三偏心蝶閥閥座密封面加工流程：
三偏心蝶閥的閥桿軸心既偏離閥板密封面，也偏離閥體中心，同時，閥座密封面所在回轉軸線與閥體通道軸線偏心一定的角度；
蝶閥經過第三次偏心后，蝶板的密封面剖切面不再是圓形，而是橢圓；
第三次偏心的最大特點就是從根本上改變了密封構造，不再是位置密封，而是扭矩密封；即不再是依靠閥座的彈性變形密封，而是依靠閥座的接觸面密封比壓達到密封效果；
三偏心蝶閥（Trieccentric butterfly valve）解決了金屬閥座零泄漏這一難題，其密封等級可以達到V I級泄露；金屬閥座可在高壓高溫的工況使用；蝶板不刮擦閥座，閥門的啟閉力矩也大大減小；
加工閥座密封面時，需要設計一個斜度板工裝，其傾斜度與第三個偏心一致，才能加工廠密封面的橢圓形狀和偏心幾何特征，這第三次偏心的較大特點就是從根本上改變了密封構造、不再是位置密封、而是扭力密封、即不是依靠閥座的彈性變形、而是完全依靠閥座的接觸面壓來達到密封效果、因此一舉解決了金屬閥座零泄漏這一難題、并因接觸面壓與介質壓力是成正比的、耐高壓高溫也迎刃而解。
