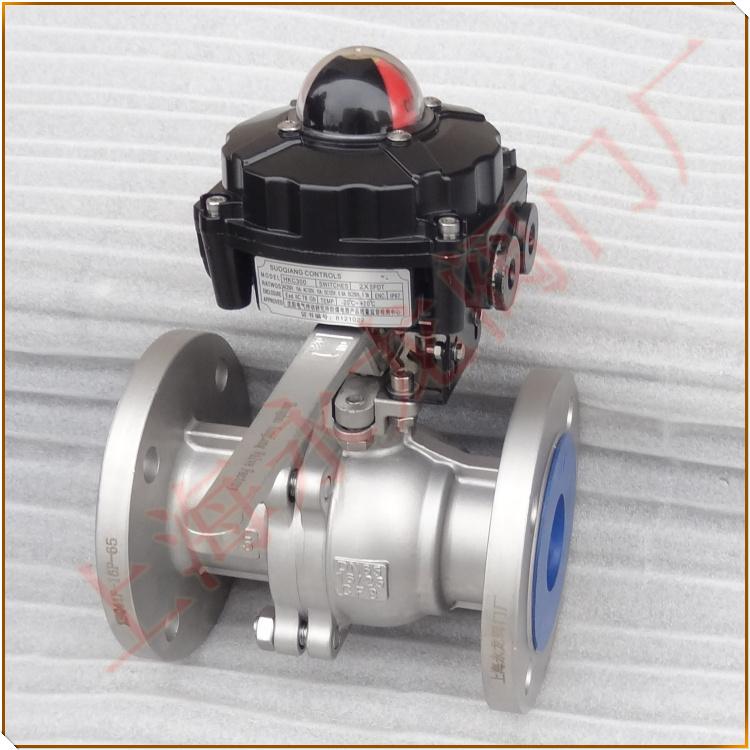

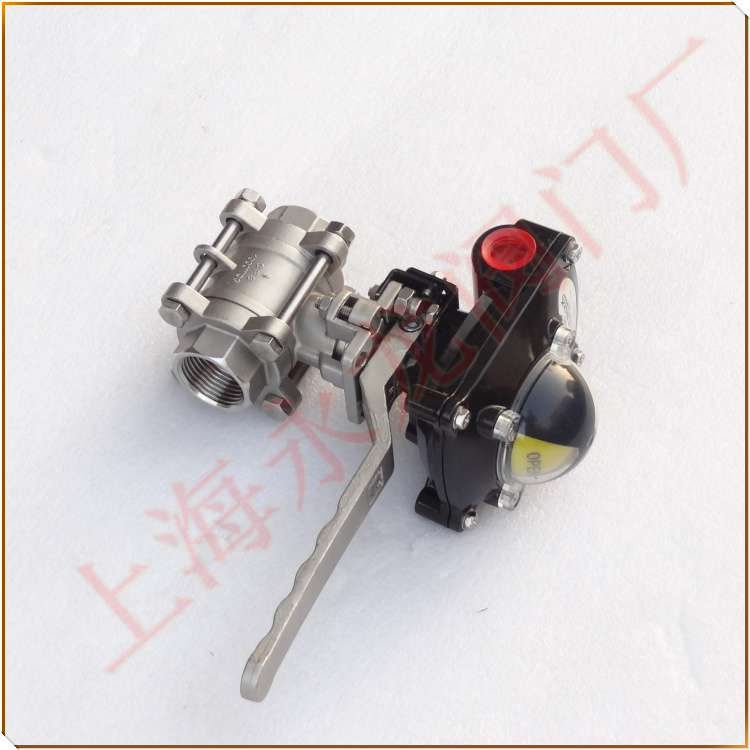

限位球閥 Limit ball valve
別稱：信號球閥 Signal ball valve 帶回訊器球閥 Back to dispatch of ball valve
型號：HQ411-16P
限位球閥簡介：
限位球閥 Limit ball valve又稱信號球閥 Signal ball valve，通過閥桿帶動限位開關90度左右旋轉傳輸出的信號反饋，確認閥位的開與關狀態。 限位開關也稱回訊器，是自控系統中檢測閥門狀態的一種現場儀表，用以將閥門的開啟或關閉位置以開關量（觸點）的信號輸出，被程控器接受或計算機尋訪采樣，確認后執行下一程序。該產品也可作為自系統中重要閥門聯鎖保護及遠程報警指示之用。
限位球閥工作原理：
閥門限位開關箱檢測的閥位轉角位移，通過同軸連接件或反饋桿使傳動軸產生旋轉，讓凸輪觸動微型開關，從而使開關組件的觸點閉合或斷開，通過接線端子向外部傳送開關量信號，并通過指示器就地顯示。
限位球閥技術參數：
防護等級：防水 IP67
環境溫度：-20℃~80℃
接線：2×NPT1/2、PF1/2”、M20、PG13.5
端子：8（0.08-2.5mm2）
位置指示：關：紅、開：黃
開關：機械開關×2接近開關×2
外部涂層：聚酯涂層(黑或其它)
轉軸：標準軸(17MM)、加長軸（根據要求）
限位球閥/限位開關的作用：
限位球閥裝置的限位開關分工作限位開關和極限限位開關，工作限位開關是用來給出機構動作到位信號的。極限限位開關是防止機構動作超出設計范圍而發生事故的。工作限位開關安裝在機構需要改變工況的位置，開關動作后，給出信號，進行別的相關動作。極限限位開關安裝在機構動作的最遠端，用來保護機構動作過大出現機構損壞。
一是指示當前閥桿所處位置，當手輪處于全開或全關的位置時，可由控制系統讀取并在遠程控制盤上顯示閥門位置
二是起保護作用，當限位開關觸發顯示閥桿在全開或全關狀態時，關閉氣缸或氣馬達，防止長時間加載在閥桿上導致執行器損壞。
