圓盤式疏水閥應用案例
時間：2020-07-12 15:56:12 來源：永龍閥門 閱讀：0次

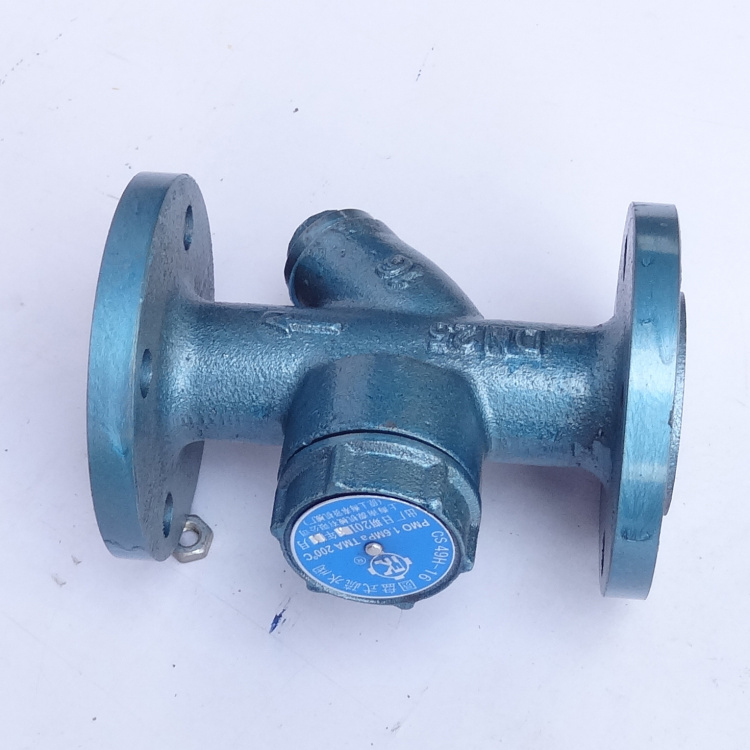

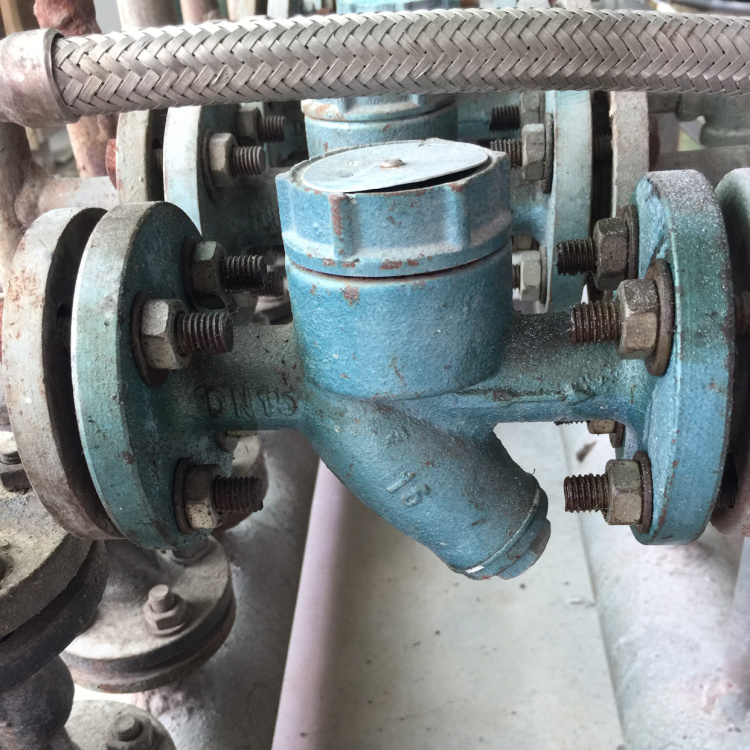

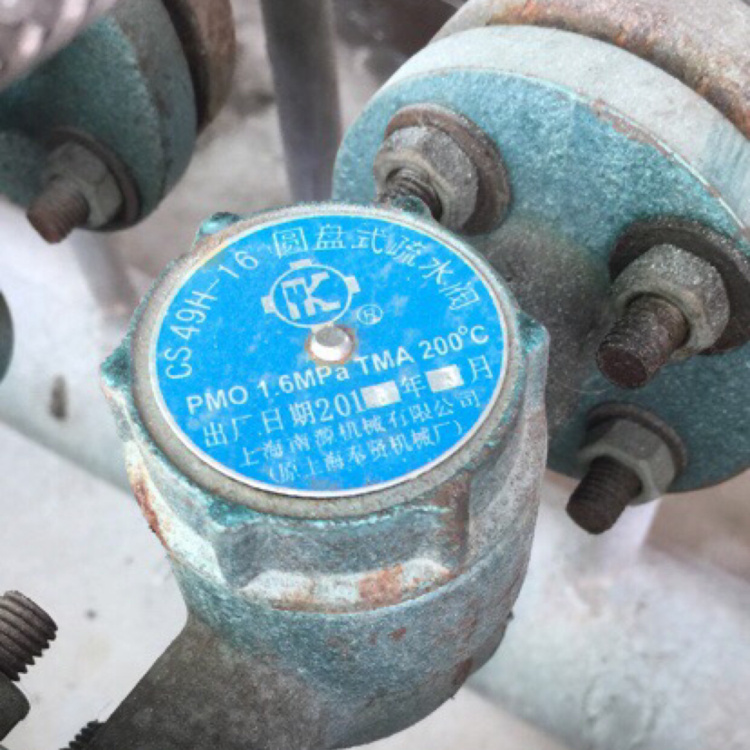

開源牌CS49H-16圓盤式疏水閥應用案例
開源牌CS49H-16圓盤式疏水閥 Disc type steam trap由上海南源機械有限公司（上海奉賢機械廠）生產，熱動力疏水閥 Thermodynamic trap用來自動排除蒸汽管道產生的凝結水，以保證管道暢通，提高熱效率。廣泛應用在石油，化工，食品，印染，醫藥等行業的蒸汽網中的蒸汽總管及支管，汽水分離器等場合，還可用于烘房，烘箱，熱壓機等用汽設備中。
CS19H-16、CS49H-16圓盤式疏水閥是熱動力型自動蒸汽疏水閥，用來自動排除蒸汽管網、蒸汽加熱器內的凝結水。產品經機電部疏水閥檢測中心檢測，各項性能均符合GB/T22654-2008《蒸汽疏水閥技術條件》的規定，圓盤式疏水閥分別采用內螺紋連接和法蘭連接，除連接方式不同外，內部結構和性能均相同。產品采用空氣保溫結構，故減少了閥片、閥座空打而引起的磨損和蒸汽泄漏現象，并能適用于安裝環境溫度變化大的場合。
圓盤式疏水閥工作原理：利用熱動力學特性，根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。當凝結水排到較低壓力區時會發生二次蒸發，并在粘度、密度等方面與蒸汽存在差異驅動啟閉件，在過熱蒸汽管線上如果沒有凝結水產生，疏水閥不會開啟。當發現跑汽不疏水，拆開用柴油清洗過濾網、芯片及閥體內壁。
熱動力疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥 The steam trap汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，不間斷排水。
