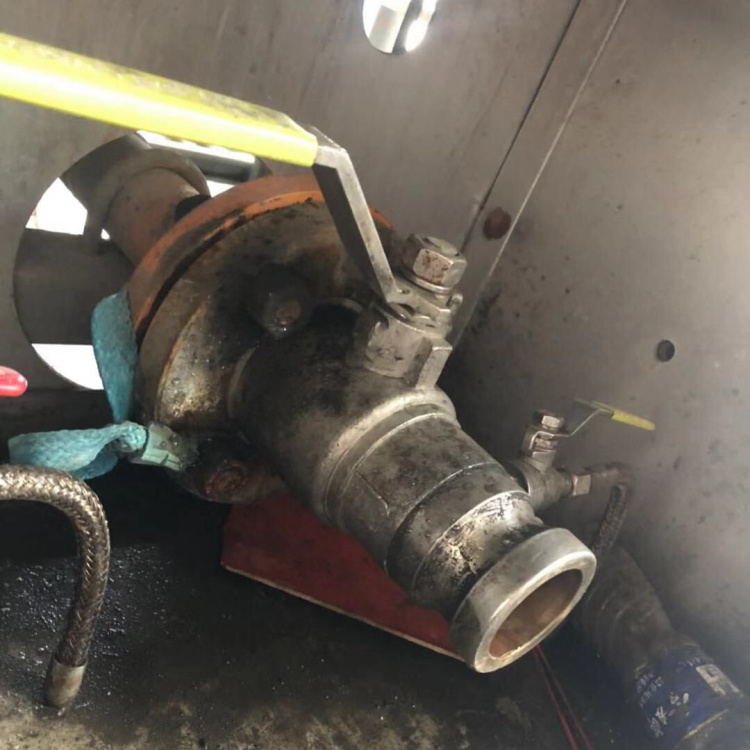

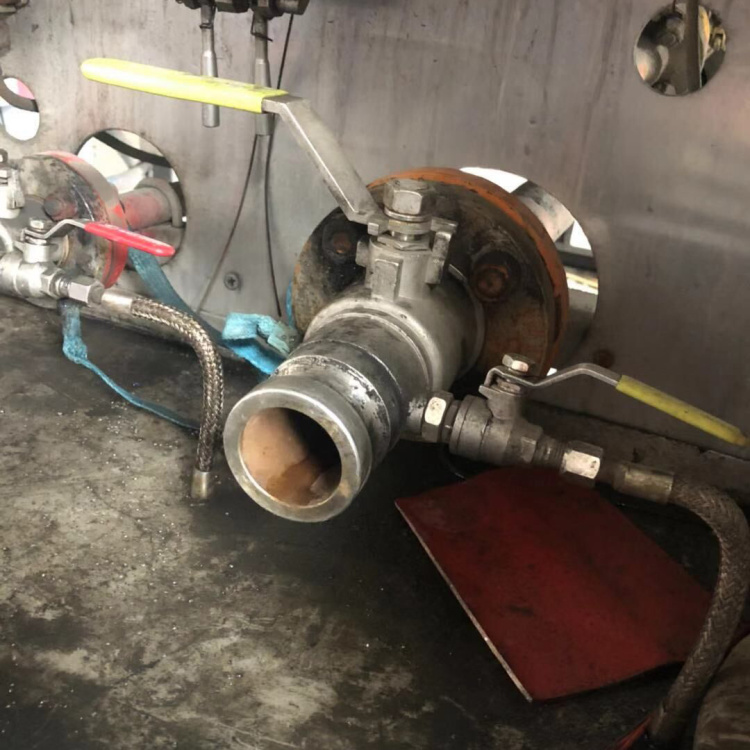

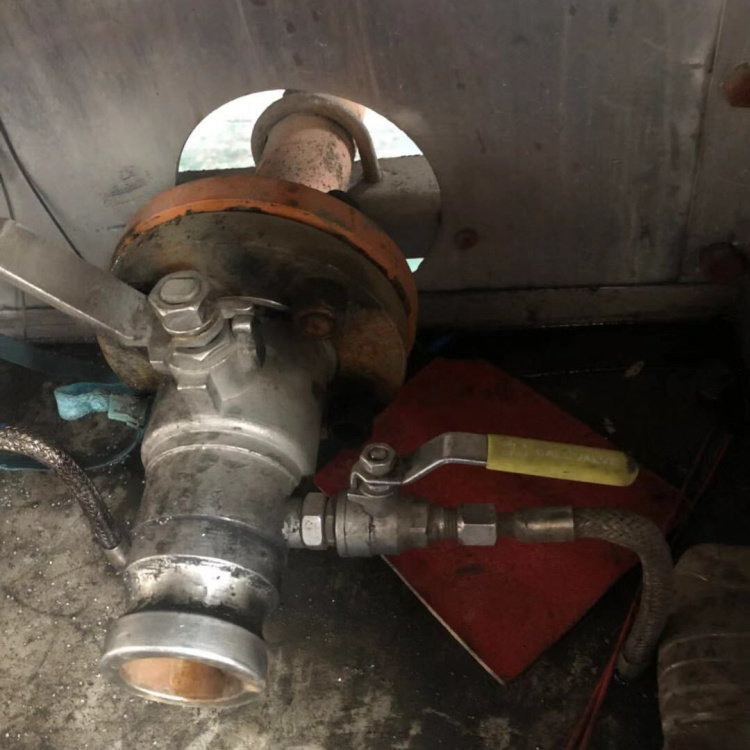

槽車球閥山東東營應用案例
時間：2020-05-25 00:13:42 來源：永龍閥門 閱讀：0次
槽車球閥安裝在車用緊急爭斷閥的下游，管道連接端為活動法蘭，出口與同規格快速接頭配合使用，其與槽車緊急切斷閥和裝卸管總成配套使用，用于裝載和卸荷介質時的接通和截斷，旁通帶有放散閥，適用于液化氣槽車和液氨槽車使用的手動閥門。
槽車球閥作用原理和結構說明：
1、管道連接端采用活動式法蘭，手柄操作方向可任意方向安裝。
2、進口端采用快速陽接頭，與裝卸管總成快速陰接頭配套使用。
3、出口設置放散閥排空管道殘留介質，使裝卸管總成安全裝卸。
4、閥桿順時針轉動時，球體作90°旋轉，通道截斷；逆時針轉動時，球體逆向90°旋轉，通道打開；
5、接觸的球面和密封圈有效刮除球面附著物；
6、全開時，形成全通徑直線貫通結構，壓力二端同等，流體阻力小；
7、采用浮動球體和固定彈性閥座密封結構，使密封性能優良；
8、填料處采用可微調節閥蓋結構，延長閥門使用壽命，使用安全可靠；
槽車球閥技術參數：
| 公稱壓力Mpa | 2.5 |
| 殼體試驗壓力Mpa | 3.75 |
| 密封試驗壓力Mpa | 2.75 |
| 低壓密封壓力Mpa | 0.6 |
| 適用溫度 | -40℃-+80℃ |
| 適用介質 | 液化石油氣、液氨等 |
| 法蘭標準 | GB/T9113-2000 |
槽車球閥主要零部件材料：
| 閥體 | 閥桿 | 球體 | 組合填料 | 密封墊 |
| 304 | 20Cr13 | ZGICr18Ni9 | PTFE | PTFE |
槽車球閥外形尺寸和連接尺寸：
| DN | L | D | D1 | D2 | b | f | Z-φd | d | D0 |
| 25 | 190 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | 20 | 165 |
| 50 | 230 | 165 | 125 | 99 | 20 | 2 | 4-φ18 | 40 | 190 |
